Často kladené otázky o navíjaných výrobkoch pre medicínu a senzory

Často kladené otázky o výrobe cievok KUK pre medicínu/meditechniku a senzory

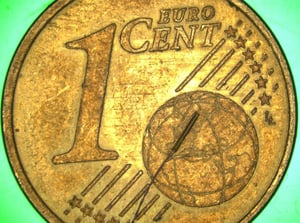

Spoločnosť KUK má veľké skúsenosti s navíjaním miniatúrnych cievok/mikrocievok s ultrajemným drôtom s priemerom 0,010 mm (čistá meď), pričom spolu s izoláciou je efektívny vonkajší priemer 0,0133 mm. Pri vinutí priamo na magnetické jadrá sú tak možné minimálne priemery miniatúrnych cievok/mikrocievok s vonkajším priemerom od 0,3 mm, ktoré sa okrem iného používajú v medicínskej technike a senzorovej technike.

KUK Group has great experience in winding miniature coils/micro coils with an ultra-fine wire of 0.010 mm diameter (pure copper), together with the insulation the effective outer diameter is 0.0133 mm. With windings directly on magnetic cores, minimum diameters of the miniature coils/micro coils from 0.3 mm outer diameter are thus possible, as used in medical technology and sensor technology, among others.

Spoločnosť KUK je schopná vyrábať miniatúrne cievky s rôznymi materiálmi jadra, napríklad s amorfným materiálom jadra, feritom alebo mu-metalom. Minimálny priemer je 0,1 mm. To, ktorý materiál jadra je optimálny na výrobu vašej mikrocievky sa posudzuje individuálne.

Spoločnosť KUK ako výrobca cievok výlučne podľa požiadaviek zákazníka ponecháva návrh cievky na zákazníkovi, ktorý môže najlepšie určiť požiadavky na svoj výrobok. Radi vás podporíme pri vývoji a výrobe tak, aby bolo možné realizovať aj požadované rozmery. Upozorňujeme, že kvalita rezu materiálu jadra má väčší vplyv na magnetické pole ako vinutie.

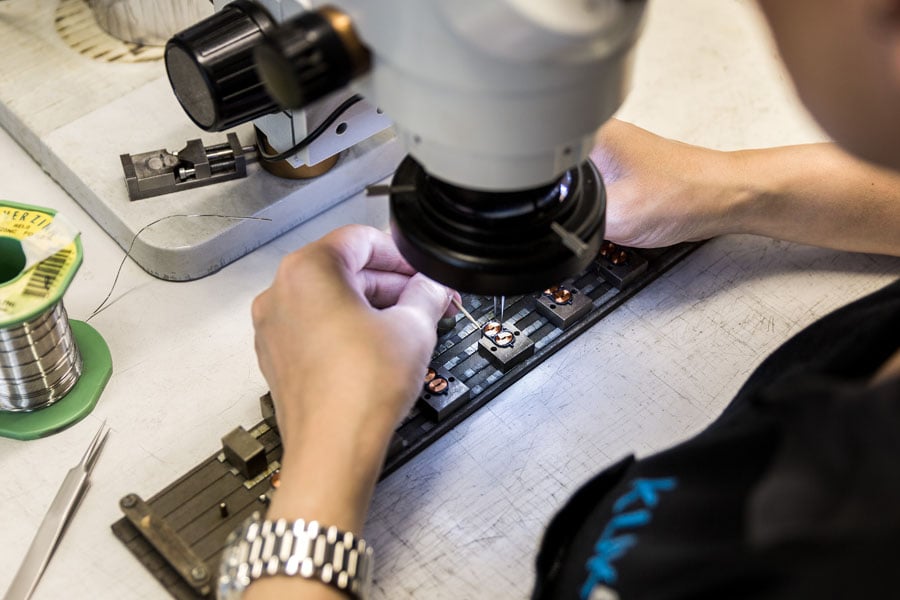

Proces spájania s ostatnými komponentmi je vzhľadom na rozmery veľkou výzvou. Spoločnosť KUK v priebehu rokov vyvinula inovatívnu technológiu spájkovania, ktorej stabilný manuálny proces umožňuje čisté a komerčne atraktívne spracovanie. Samozrejme, spoločnosť KUK sa vždy snaží automatizovať čo najviac technologických krokov. Vďaka vlastnej konštrukcii zariadení sú k dispozícii osvedčené skúsenosti s automatizačnými riešeniami šitými na mieru.

Ako jeden z popredných svetových výrobcov cievok a elektroniky má spoločnosť KUK rozsiahle skúsenosti so zalievaním rôznych lekárskych hadičiek. Tento proces sa osvedčil pri výrobe cievok s miniatúrnymi cievkami od 0,3 mm (vonkajší priemer).

V rámci výroby cievok spoločnosť KUK sériovo meria ohmický odpor a indukčnosť miniatúrnych cievok. Ďalšie merania je možné vyhodnotiť podľa požiadaviek zákazníka.

Komplexné vývojové projekty pre elektromagnetické cievky v zdravotníckej technike často trvajú dlhšie. To však nemusí byť tento prípad. Aby ste tomu predišli, potrebujete na svojej strane skúseného partnera. V našom kontrolnom zozname je zhrnutých niekoľko tipov, ktoré pomôžu vývojárom získať cievky potrebné pre ich aplikácie v oblasti zdravotníckej techniky v stanovenom časovom rámci.

PROJEKTY BEZ ONESKORENIA - FUNGUJE TO!

Komplexné vývojové projekty pre elektromagnetické cievky v medicínskej technike často trvajú dlhšie. To však nemusí byť tento prípad. Aby ste tomu predišli, potrebujete na svojej strane skúseného partnera.

V našom kontrolnom zozname je zhrnutých niekoľko tipov, ktoré pomôžu vývojárom získať cievky potrebné pre ich aplikácie v oblasti medicínskej techniky v stanovenom časovom rámci.

Na stiahnutie tu
