Vzduchové cievky

VZDUCHOVÉ CIEVKY VŠETKÝCH TVAROV A VEĽKOSTÍ

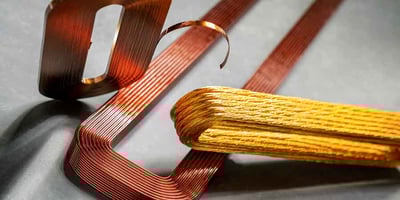

Spoločnosť KUK vyrába vzduchové cievky pre širokú škálu aplikácií, napr. antény RFID, kontrolné cievky alebo cievky transpondérov. Na výrobu samonosných cievok sa používa aj samonosný drôt, ktorý je počas navíjania alebo po ňom povrchovo spojený (zlepený).

SORTIMENT VZDUCHOVÝCH CIEVOK PODĽA POŽIADAVIEK ZÁKAZNÍKA

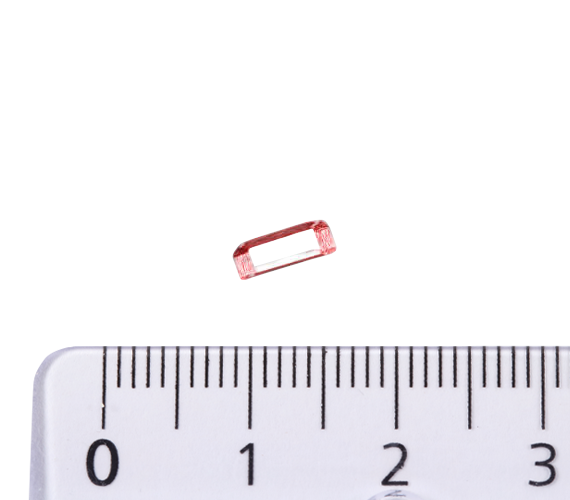

Mikrocievka (vzduchové jadro)
Mikrocievka (vzduchové jadro)

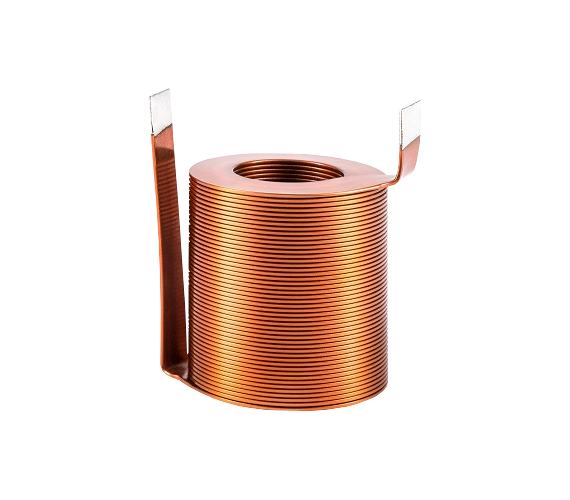

Vzduchová cievka s jadrom valcovitého/obdĺžnikového tvaru
Vzduchová cievka s jadrom valcovitého/obdĺžnikového tvaru

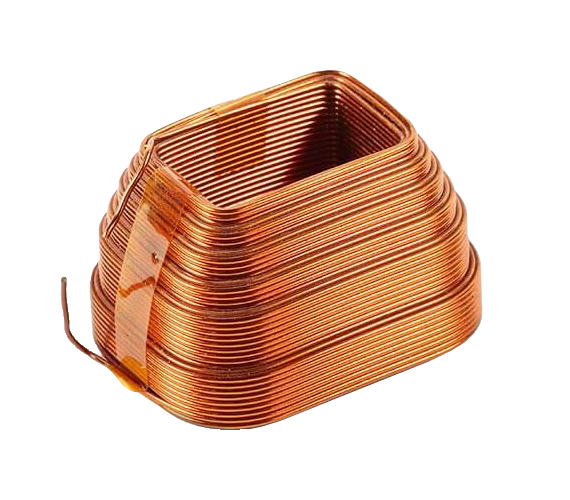

Vzduchová cievka s nepárnym tvarom jadra
Vzduchová cievka s jadrom atypického tvaru

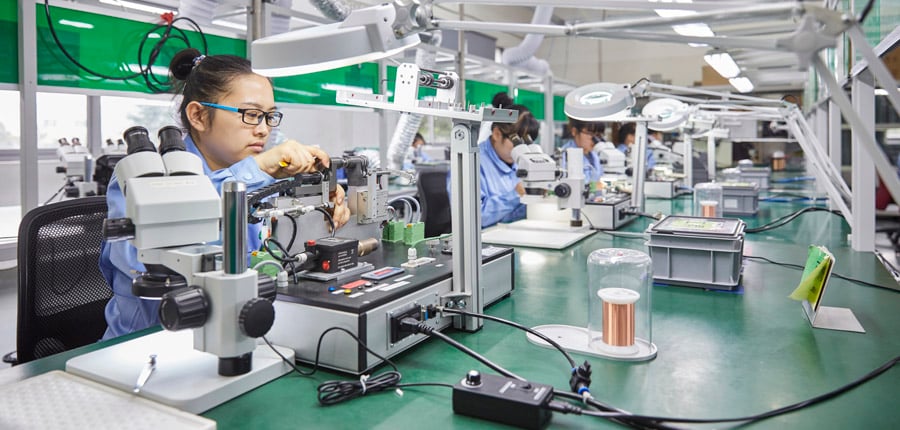

VÝROBA VZDUCHOVÝCH CIEVOK PODĽA POŽIADAVIEK ZÁKAZNÍKA V SPOLOČNOSTI KUK

Vzduchové cievky sú zvyčajne vyrobené zo smaltovaného medeného drôtu alebo vysokofrekvenčného lítkového drôtu. Na výrobu samonosných vzduchových cievok sa používa takzvaný samonosný drôt. Má vonkajšiu vrstvu, ktorej teplota topenia je nižšia ako teplota topenia izolácie. Po navinutí cievky so vzduchovým jadrom sa závity cievky

Vzduchové cievky sú zvyčajne vyrobené zo smaltovaného medeného drôtu alebo vysokofrekvenčného lítkového drôtu. Na výrobu samonosných vzduchových cievok sa používa takzvaný samonosný drôt. Má vonkajšiu vrstvu, ktorej teplota topenia je nižšia ako teplota topenia izolácie. Po navinutí cievky so vzduchovým jadrom sa závity cievky "zapečú" (zlepia) dohromady zahriatím, zvyčajne zvýšeným prietokom prúdu.

Vďaka nášmu vlastnému inžinierstvu v závode môžeme optimálne prispôsobiť naše výrobné linky vašim potrebám a to aj v prípade cievok so vzduchovým jadrom.

  • Ultrajemné drôty od 0,020 mm
  • Jednovrstvové ploché cievky valcového alebo obdĺžnikového tvaru
  • Jednoduché, bifilárne alebo trifilárne vinutie
  • Navíjanie pomocou vysokofrekvenčných lanových drôtov
Ortocyklické vinutie umožňuje

VÝHODY ORTOCYKLICKY VINUTÝCH CIEVOK

Ortocyklické vinutie umožňuje "najhustejšie možné stohovanie" závitov. Priečny rez ortocyklickou cievkou by mal tvar včelieho plástu. Ortocyklické cievky sa vyznačujú vysokým faktorom plnenia meďou (často približne 70 %), takže sa na čo najmenšom priestore realizuje pomerne vysoké magnetické pole.

Zistite viac
Navíjanie na okrajoch je jedným z moderných trendov vo výrobe cievok. Princíp tejto technológie navíjania spočíva v tom, že drôt obdĺžnikového prierezu sa nenavíja na plochú časť drôtu, ale na jeho krátku stranu. To je skratka pre termíny edgewise winding (okrajové vinutie) alebo side-winding (bočné vinutie).

OKRAJOVÉ NAVÍJANIE

Navíjanie na okrajoch je jedným z moderných trendov vo výrobe cievok. Princíp tejto technológie navíjania spočíva v tom, že drôt obdĺžnikového prierezu sa nenavíja na krátku stranu, ale na plochú časť drôtu. To je skratka pre pojmy edgewise winding (okrajové vinutie) alebo side-winding (bočné vinutie).

Zistite viac
ČO JE TO VZDUCHOVÁ CIEVKA?

Hoci je pojem "vzduchová cievka"  vo svete navíjania cievok bežný, mnohí používatelia elektronických komponentov si nemusia byť plne vedomí ich jedinečných vlastností a spôsobu výroby. Toto video vám predstaví vzduchové cievky, vysvetľuje ich výhody, aplikácie a výrobný proces.
