Helmholtzove cievky: prekonávanie výrobných výziev

Preskúmajte základné výrobné prekážky, s ktorými sa stretávate pri hľadaní Helmholtzových cievok a kritické faktory, ktoré treba zvážiť v rôznych fázach projektu. Tento blog poskytuje inžinierom komplexného sprievodcu, ktorý im zabezpečí, aby boli dobre vybavení pre svoje snahy v oblasti Helmholtzových cievok.

Helmholtzove cievky sú typom elektromagnetického zariadenia, ktoré pozostáva z dvoch identických cievok umiestnených paralelne vedľa seba a oddelených vzdialenosťou rovnajúcou sa ich polomeru. Tieto cievky sú pomenované podľa nemeckého fyzika Hermanna von Helmholtza, ktorý v 19. storočí prvýkrát opísal ich vlastnosti a použitie.

Hlavným účelom Helmholtzových cievok je vytvárať rovnomerné magnetické pole v určitej oblasti priestoru. To sa dosiahne tak, že cez cievky prechádza elektrický prúd takým spôsobom, že magnetické polia vytvorené každou cievkou sa v strede sústavy cievok navzájom vyrušia, čím vznikne relatívne rovnomerné magnetické pole.

Pochopenie princípov Helmholtzových cievok je nevyhnutné na ich navrhovanie a efektívne využívanie v rôznych aplikáciách.

Aplikácie v rôznych priemyselných odvetviach

Helmholtzove cievky nachádzajú uplatnenie v mnohých priemyselných odvetviach a výskumných oblastiach. Medzi kľúčové aplikácie patria:

- Testovanie a kalibrácia magnetického poľa: Helmholtzove cievky sa používajú na generovanie známych magnetických polí na testovanie a kalibráciu snímačov a prístrojov magnetického poľa.

- Zobrazovanie magnetickou rezonanciou (MRI): Helmholtzove cievky sú neoddeliteľnou súčasťou systémov MRI, ktoré vytvárajú primárne magnetické pole potrebné na zobrazovanie.

- Testovanie elektromagnetickej kompatibility (EMC): Helmholtzove cievky sa používajú na simuláciu magnetických polí na testovanie citlivosti elektronických zariadení na elektromagnetické rušenie.

- Výskum časticovej fyziky: Helmholtzove cievky sa používajú na generovanie presných magnetických polí potrebných pre urýchľovače častíc a iné experimentálne zariadenia.

Toto je len niekoľko príkladov rozmanitých aplikácií Helmholtzových cievok v rôznych priemyselných odvetviach a výskumných oblastiach.

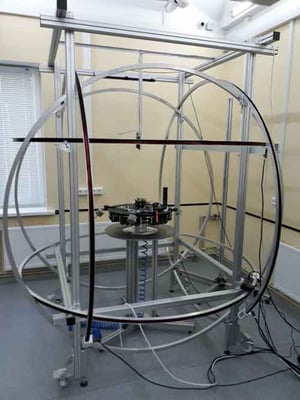

Systém Helmholtzových cievok na kalibráciu magnetometrov. Zdroj: Dragonfly Aerospace

Kľúčové materiály používané pri výrobe Helmholtzových cievok

Výber materiálov na výrobu Helmholtzových cievok je rozhodujúci pre dosiahnutie požadovaného výkonu a životnosti. Medzi kľúčové materiály používané pri výrobe Helmholtzových cievok patria:

• Medený drôt: Meď je bežnou voľbou pre vinutie cievky vďaka svojej vysokej elektrickej vodivosti a tepelnej stabilite.
• Nemagnetické materiály: Na minimalizáciu rušivých vplyvov na magnetické pole sa často používajú nemagnetické materiály, ako napríklad hliník alebo nehrdzavejúca oceľ, na tvarovky cievok a podporné konštrukcie.
• Izolačné materiály: Izolácia je potrebná na zabránenie skratu a zníženie energetických strát. Na izoláciu vinutia cievky sa bežne používajú materiály ako smalt alebo polyimidová páska.
• Feromagnetické jadrá: V niektorých prípadoch sa môžu použiť feromagnetické jadrá vyrobené z materiálov, ako je železo alebo ferit, aby sa zvýšila intenzita a zameranie magnetického poľa.
• Drevo môže byť netradičnou, ale životaschopnou možnosťou na výrobu Helmholtzových cievok. Hoci sa drevo bežne nepoužíva pri výrobe cievok, môže ponúknuť jedinečné výhody, ako sú jeho izolačné vlastnosti a schopnosť tlmiť vibrácie. Okrem toho sa drevo dá ľahko tvarovať a prispôsobiť špecifickým konštrukčným požiadavkám, čo z neho robí univerzálnu voľbu materiálu pre formovače cievok a nosné konštrukcie.

Výber vhodných materiálov závisí od faktorov, ako je požadovaná intenzita magnetického poľa, prevádzkové podmienky a nákladové hľadisko.

Prekonávanie výrobných výziev

Výroba Helmholtzových cievok predstavuje niekoľko výziev, ktoré je potrebné riešiť, aby sa zabezpečil optimálny výkon a spoľahlivosť. Medzi kľúčové výrobné výzvy patria:

• Dosiahnutie presnej geometrie cievky: Cievky musia byť navinuté s vysokou presnosťou, aby sa zabezpečilo rovnomerné generovanie magnetického poľa. Akékoľvek odchýlky v geometrii cievky môžu mať za následok nerovnomerné magnetické polia a zníženie výkonu. To môže byť obzvlášť náročné v prípade Helmholtzových cievok s dĺžkou 2 alebo 3 metre.
• Kontrola elektrického odporu: Elektrický odpor vinutia cievky by sa mal starostlivo kontrolovať, aby sa minimalizovali straty energie a tvorba tepla. To si vyžaduje presné dimenzovanie drôtov a správne izolačné techniky.
• Minimalizácia parazitnej kapacity: Parazitná kapacita medzi vinutiami cievky a okolitými štruktúrami môže ovplyvniť elektrické vlastnosti cievky. Kľúčové je navrhnúť usporiadanie cievky a izolačné materiály tak, aby sa minimalizovala parazitná kapacita.
• Zvládanie vysokých prúdov: Helmholtzove cievky často vyžadujú vysoké prúdy na generovanie požadovaných magnetických polí. Aby sa predišlo prehriatiu a elektrickým poruchám, je potrebné použiť správne techniky manipulácie s prúdom, ako napríklad použitie hrubého drôtu alebo viacerých paralelných vinutí.

Riešenie týchto výrobných problémov si vyžaduje odborné znalosti v oblasti techník navíjania cievok, výberu materiálov a procesov kontroly kvality.

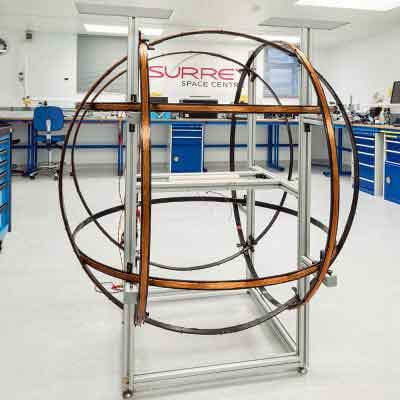

Zariadenie na výrobu Helmholtzových cievok vo vesmírnom stredisku v Surrey. Zdroj: University of Surrey

Inovatívne riešenia a osvedčené postupy v projektoch Helmholtzových cievok

Na prekonanie výrobných výziev spojených s Helmholtzovými cievkami bolo vyvinutých niekoľko inovatívnych riešení a osvedčených postupov. Niektoré z nich zahŕňajú:

• Automatizované stroje na navíjanie cievok: Používanie automatizovaných strojov na navíjanie cievok zabezpečuje presnú a konzistentnú geometriu cievok, čím sa znižuje počet ľudských chýb a zvyšuje efektívnosť.
• 3D tlač formovačov cievok: Na vytvorenie komplexných formovačov cievok s presnými rozmermi možno využiť aditívne výrobné techniky, ako je 3D tlač, čo umožňuje prispôsobenie a optimalizáciu konštrukcie cievky.
• Pokročilé izolačné materiály: Použitie moderných izolačných materiálov s vysokou dielektrickou pevnosťou a nízkou parazitnou kapacitou môže zlepšiť elektrický výkon a spoľahlivosť Helmholtzových cievok.
• Techniky tepelného riadenia: Zavedenie účinných techník tepelného riadenia, ako sú chladiace systémy alebo chladiče, môže pomôcť odvádzať teplo vznikajúce počas prevádzky s vysokým prúdom a zabrániť prehriatiu cievky.

Tieto inovatívne riešenia a osvedčené postupy prispievajú k vývoju vysokokvalitných Helmholtzových cievok s vyšším výkonom a spoľahlivosťou.

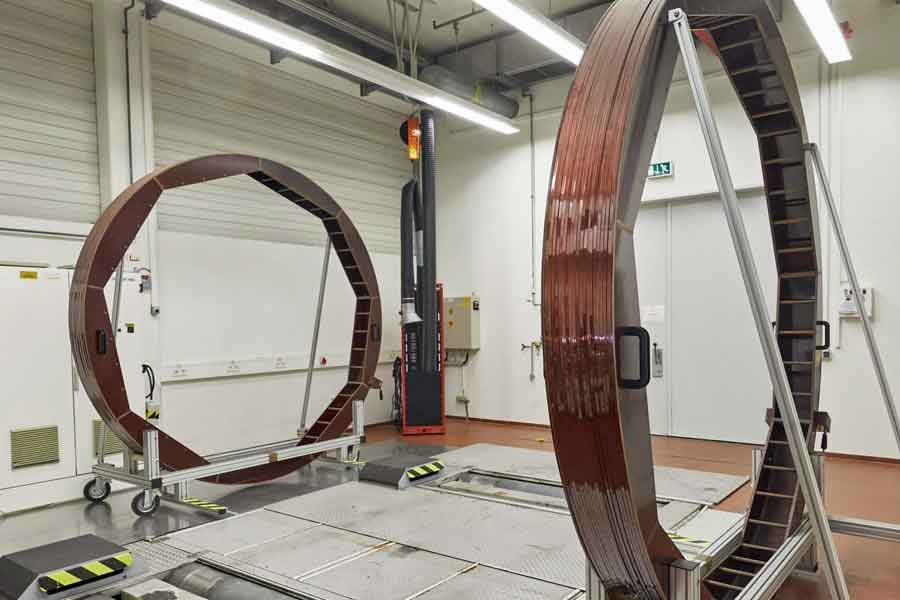

Obrázok v záhlaví: SEGULA Technologies EMV Labor v Rüsselsheime. Zdroj: Linkedin
