Mýty a fakty o navíjaní na hranu

Hoci si cievky navíjané na hranu získavajú medzi inžiniermi čoraz väčšiu popularitu pre svoje optimálne vlastnosti v špecifických aplikáciách, nemusia byť nevyhnutne najlepšou voľbou v porovnaní s tradičnými cievkami z okrúhleho drôtu. Inžinieri môžu maximalizovať výhody cievok navíjaných na hranu dôkladným zvážením faktorov, ako je dostupnosť drôtu, zložitosť výroby a výkonnostné výhody, čo im umožní efektívne sa orientovať v akýchkoľvek problémoch v procese získavania a výroby.

Výkonnosť elektrických cievok závisí od rôznych faktorov vrátane typu drôtu použitého na navíjanie. Tradične sa na navíjanie cievok uprednostňuje okrúhly drôt. Nástup cievok navíjaných na hranu navinutých plochým drôtom však priniesol nové možnosti a úvahy pri návrhu a výrobe cievok.

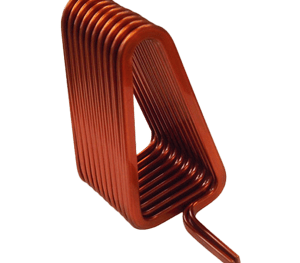

Plochý drôt neznamená navíjanie na hranu cievky

Vyvráťme časté nedorozumenie: To, že je cievka navinutá plochým drôtom, automaticky neznamená, že bola navinutá na hranu. Plochý drôt môže byť navinutý aj na širšiu stranu, pričom sa používajú podobné postupy ako pri guľatom drôte. Výsledkom je zvyčajne rýchly čas cyklu pri relatívne nízkych nákladoch.

V závislosti od aplikácie ponúka plochý drôt niektoré výrazné výhody oproti okrúhlemu drôtu. Ako už názov napovedá, plochý drôt má obdĺžnikový prierez, čo umožňuje vyšší faktor balenia alebo plnenia v porovnaní s okrúhlym drôtom. To znamená, že do rovnakého fyzického priestoru možno umiestniť viac závitov, čo vedie k vyššej hustote výkonu a lepšej účinnosti cievky. To platí najmä pre cievky navrhnuté s jednou vrstvou.

Úvahy o zdrojoch

Pri zvažovaní získavania drôtu na navíjanie cievok existujú niektoré dôležité rozdiely medzi guľatým a plochým drôtom. Okrúhly drôt je široko dostupný od rôznych dodávateľov a výrobcov. Možno ho ľahko získať z rôznych materiálov, napríklad z medi alebo hliníka a v rôznych hrúbkach. Okrem toho je okrúhly drôt často skladovaný v štandardných rozmeroch a dá sa rýchlo získať na výrobu.

Na druhej strane, plochý drôt si môže vyžadovať špecializovaných dodávateľov alebo výrobcov. Dostupnosť plochého drôtu sa môže líšiť v závislosti od požadovaných rozmerov a materiálu. Inžinieri možno budú musieť úzko spolupracovať s dodávateľmi drôtu, aby sa zabezpečilo splnenie požadovaných špecifikácií.

Pri obstarávaní plochého drôtu na navíjanie cievok na hranu je dôležité zvážiť časy dodania, minimálne množstvá objednávok a potenciálne požiadavky na prispôsobenie.

Výroba cievok navíjaných na hranu

Výroba cievok navíjaných na hranu s plochým drôtom zahŕňa zložitejší proces v porovnaní s cievkami z okrúhleho drôtu. Plochý drôt sa musí starostlivo zarovnať a uložiť na seba, aby sa dosiahli požadované rozmery cievky, čo si vyžaduje presnosť na zachovanie jej rovnomernosti a štrukturálnej integrity. Na presné vyrovnanie a navíjanie plochého drôtu môžu byť potrebné špecializované automatizačné linky. Okrem toho samotný postup navíjania zvyčajne prebieha pomalšie ako pri cievkach z okrúhleho drôtu, čo vedie k predĺženiu výrobných cyklov (pozri video). Okrem toho si konce drôtu často vyžadujú ohýbanie pre aplikácie, ako sú statory alebo motory, čo si vyžaduje použitie špecializovaného ohýbacieho nástroja. Okrem toho sa cievky z plochého drôtu môžu podrobiť ďalším postupom izolácie a impregnácie, aby sa ochránilo vinutie a zvýšil celkový výkon a životnosť cievky.

Príklad tejto čínskej linky na navíjanie cievok z plochého drôtu je dobrou ilustráciou výrazne nižšej výrobnej rýchlosti navíjania na hranu.

Výkon a účinnosť

Použitie plochého drôtu v cievkach navinutých na hranu ponúka v porovnaní s tradičnými cievkami z okrúhleho drôtu niekoľko výhod z hľadiska výkonu a účinnosti. Vyšší faktor balenia vinutí na hranu umožňuje zvýšiť hustotu výkonu, čo znamená, že v rovnakom fyzickom priestore možno generovať alebo prenášať viac energie. To môže byť obzvlášť výhodné v aplikáciách, kde sú veľkosť a hmotnosť kritickými faktormi. Okrem toho nižší odpor a vyššia indukčnosť cievok s plochým drôtom vedú k zníženiu strát a zlepšeniu účinnosti.

Nižší odpor vedie k menšiemu rozptylu energie vo forme tepla, zatiaľ čo vyššia indukčnosť umožňuje lepšie uskladnenie a prenos energie.

Tieto faktory prispievajú v určitých prípadoch k lepšiemu výkonu a účinnosti cievok navinutých na hranu.

Má cievka navinutá na hranu vždy lepší výkon?

Nie, vôbec nie. Je dôležité poznamenať, že aj tenký kruhový drôt (približne 0,3 mm a menej) môže dosiahnuť uspokojivé faktory plnenia. Tenší priemer drôtu pomáha znížiť prítomnosť vzduchových vreciek medzi závitmi. Na druhej strane, pokiaľ ide o cievky navinuté na hranu s viacerými vrstvami, zvyšuje sa zložitosť výroby a nemusia byť nevyhnutne lepšie z hľadiska faktora plnenia. Zatiaľ čo cievky navinuté na hranu sú ideálne pre vysokovýkonné aplikácie, ktoré si vyžadujú väčšie prierezy, v prípade malých cievok alebo iných aplikácií je scenár odlišný. Konštruktéri si preto musia byť vedomí, že výhody výkonnosti a účinnosti cievok navíjaných na hranu sa môžu líšiť v závislosti od konkrétnej aplikácie a prevádzkových podmienok.

Záver pre inžinierov k téme navíjania na hranu

Cievka navíjaná na hranu je najlepšou voľbou pre aplikácie s vysokým výkonom, ktoré si vyžadujú jednu vrstvu vinutia. Použitie plochého drôtu umožňuje vyšší faktor balenia, čo znamená, že do rovnakého fyzického priestoru možno umiestniť viac závitov. Výsledkom je zvýšená hustota výkonu a lepšia účinnosť cievky. Hranaté cievky majú navyše nižší odpor a vyššiu indukčnosť, čo vedie k zníženiu strát a zlepšeniu výkonu. Pri použití plochého drôtu je však dôležité zvážiť ďalšie výrobné kroky a otázky súvisiace so zdrojmi.

Na záver by mali inžinieri starostlivo vyhodnotiť špecifické požiadavky svojej aplikácie, aby určili, či sú vinutia na hranu s plochým drôtom optimálnou voľbou. Hoci ponúkajú niekoľko výhod, dodatočné výrobné kroky a ťažkosti s nákupom môžu v určitých scenároch prevážiť nad výhodami. Je veľmi dôležité zvážiť kompromisy a prijať informované rozhodnutie na základe konkrétnych potrieb aplikácie.
